Topraklama Ölçümü Nedir ?
Elektrik Tesisi Topraklama Yönetmeliği ve Elektrik İç Tesisleri Yönetmeliği ile İş Ekipmanlarının Kullanımı Sağlık ve Güvenlik Şartları Yönetmelik ile İşyeri Bina ve Eklentilerinde Sağlık ve Güvenlik Önlemlerine İlişkin Yönetmelik çerçevesinde gerçekleştirilmektedir.
Topraklama ölçümü ve elektrik iç tesisat kontrolü kapsamında elektrik topraklamasının yapılması ve yılda bir kontrol edilmesi gereken bir sistemdir.
Bu çalışma yılda bir tekrarlanması tavsiye edilir ve Topraklama tesisatı periyodik olarak en az yılda bir defa, yer değiştirebilen makine ve cihazlar için altı ayda bir defaya mahsus yetkili elektrik mühendisleri tarafından muayene ve ölçümü yapılmalıdır.

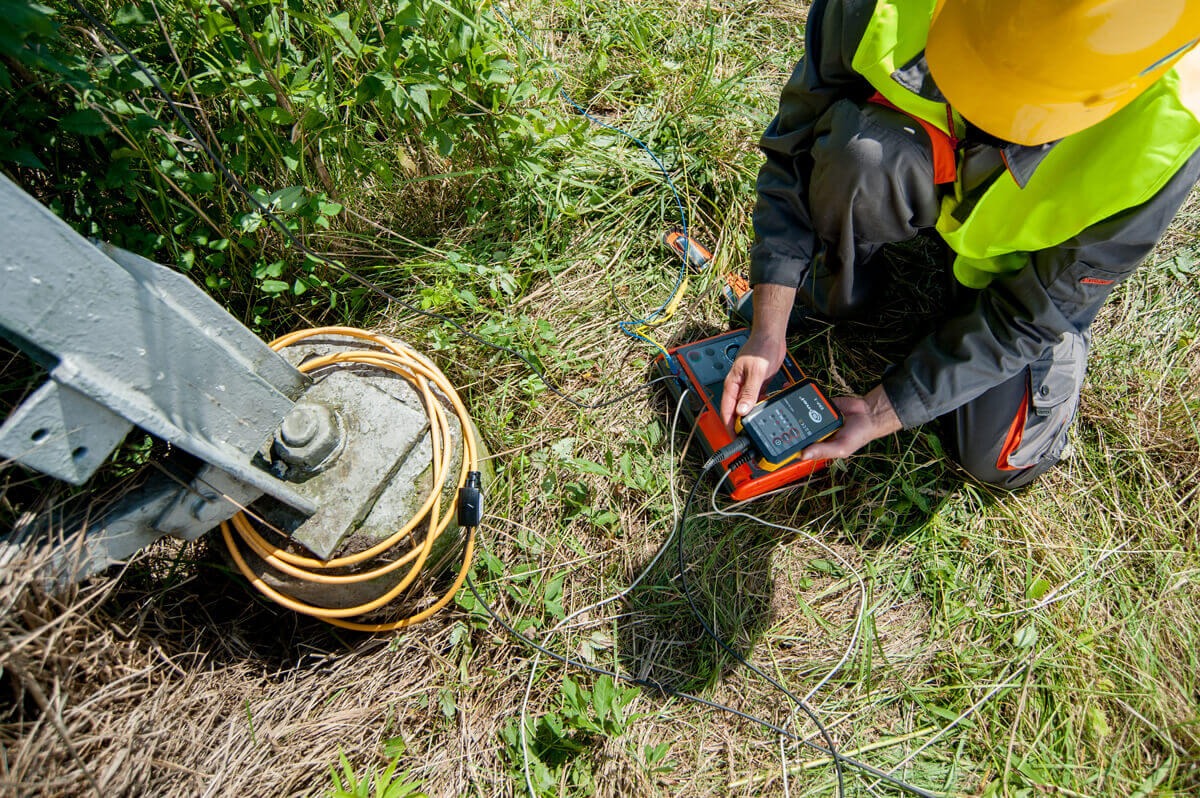

Topraklama Ölçümü Nasıl Yapılır ?
Elektrik Topraklama Ölçümü, Kontrol, Muayene, Ölçme ve Denetleme Yönetmelik Madde 10-A da açıklandığı gibi topraklama sistemi, montaj sırasında veya işletme sürecinde periyodik olarak düzenli kontrolleri yapılmalıdır.
Yapılması gereken kontroller ve ölçümlerden birkaçını örneklersek;
- Toprak özgül direncinin ölçülmesi
- Artık akım koruma (RCD) düzeninin kontrolü
- Elektrik tesisinin yalıtım direncinin ölçülmesi ve denetlenmesi
- Gözle muayene
- Koruma iletkenlerinin, ana ve tamamlayıcı potansiyel dengeleme iletkenleri bağlantılarının sürekliliğinin ölçülmesi ve denetlenmesi
- Çevrim empedansının kontrolü
- Topraklama direncinin ölçülmesi
- Beslemenin otomatik kesilip kesilmediğinin denetlenmesi
Topraklama Ölçümü Kaç Olmalıdır ?
Topraklama yönetmeliği sınır değer formülü ile hesap edilmelidir. Panolar, makinalar, her prizin sigorta veya kaçak akım rölesi değerine bakarak ölçülür. Topraklama direnç değeri uygunluğu ölçülürken veya değerlendirilirken sabit bir değerden bahsetmek hatalı olur. Aşağıdaki varyasyonlara göre hareket etmek gerekir.
Kaçak akım rölesi 30 mA. mevcut ise 50 V./0,03 A=200 ohm sınır değerdir.
Kaçak akım rölesi 300 mA. mevcut ise 50 V./0,3 A=80 ohm sınır değerdir.
Kaçak akım rölesi yok ve ana şalterde troid takılıysa; 1 A. ise 50 V./1A=50 ohm sınır değerdir.
Kaçak akım rölesi yok ve ana şalterde troid yok ise sigorta değerinden ölçüm alınır, örnek B Sınıfı 16 A düşünürsek 50 V./16×5 =0,625 sınır değerdir.
Kaçak akım rölesi yok ve ana şalterde troid yok ise sigorta değerine ölçülür, örnek B Sınıfı 25 A düşünürsek 50 V./5×25 =0,4 ohm sınır değerdir.
Kaçak akım rölesi yok ve ana şalterde troid yok ise sigorta değeri ölçülür, örnek C Sınıfı 25 A düşünürsek 50 V./25×10 =0,2 ohm sınır değerdir.
Kimler Topraklama Ölçümü Yapabilir ?
İlgili ölçüm sertifikalarına sahip olan SMM Belgeli Mühendisler, TÜRKAK Akreditasyonlu cihazlarla topraklama ölçümlerini sağlıklı ve belgeli bir şekilde yapabilir ve rapor düzenleyebilirler. Topraklama ölçümü yaptırmak isterseniz tüm koşulları sağlayan firmamız Prosafety’i de tercih edebilirsiniz.
Topraklama Ölçümü Periyotları; Topraklama Ölçümleri Kaç Yılda Bir Yapılır ?
Değişken Tesisler İçin;
Sabit İşletme Cihaz ve Makinalar: 1 Yıl
Sabit olmayan İşletme Ekipmanları: 6 Ay
Elektrik üretim, iletim, dağıtım tesisleri: 2 yıl
Sanayi tesisleri ve ticaret merkezleri: 1 yıl
Enerji nakil ve dağıtım hatları: 5 yıl
Topraklama dirençlerin kontrolü ve ölçülmesi: 2 yıl
